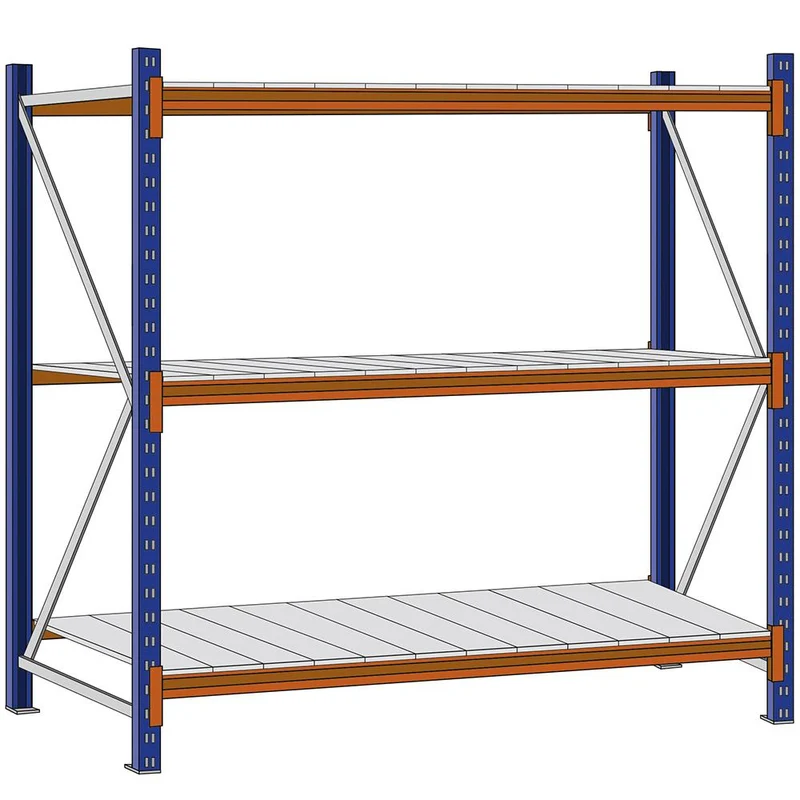

Weitspannregal Grundregal mit Stahleinlage Fachlast 660 kg

Beschreibung

Weitspannregal Grundregal für schwere Lasten

Auflageträger Typ Z74-Profil 74 x 30 x 1,5 mm

Technische Merkmale - Fachebene Stahleinlage

Fachlast: 660 kg
Feldlast: 7.500 kg

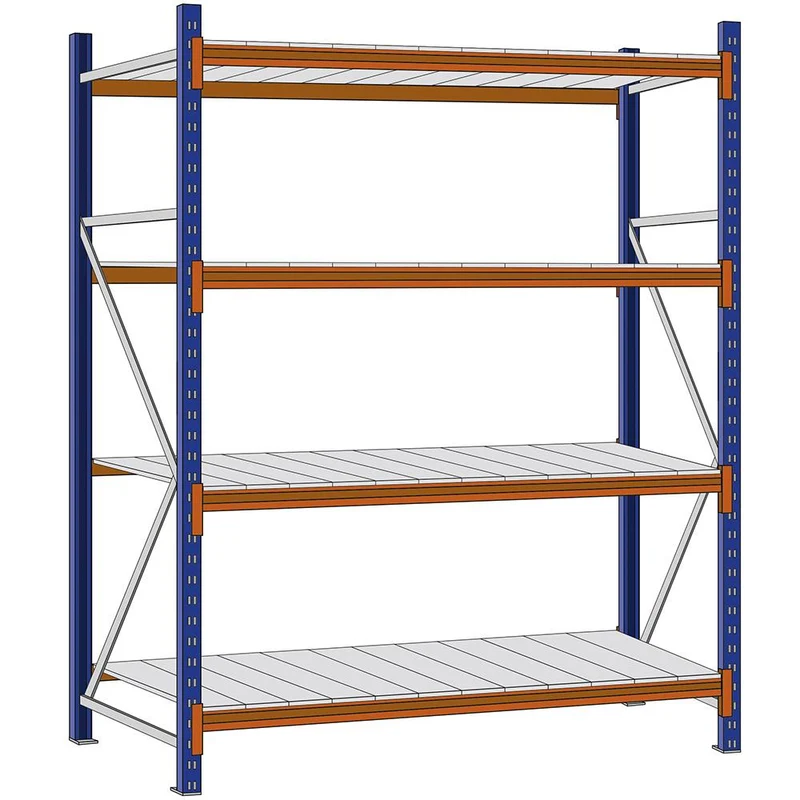

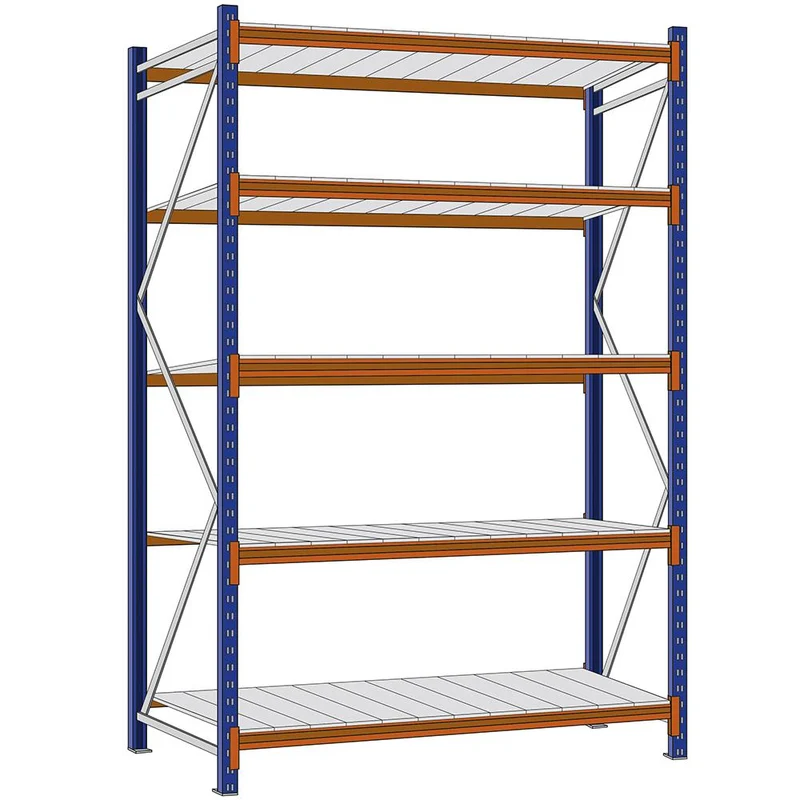

Fachebenen: 3 Stahlpaneele / 4 Paneele / 5 Paneele

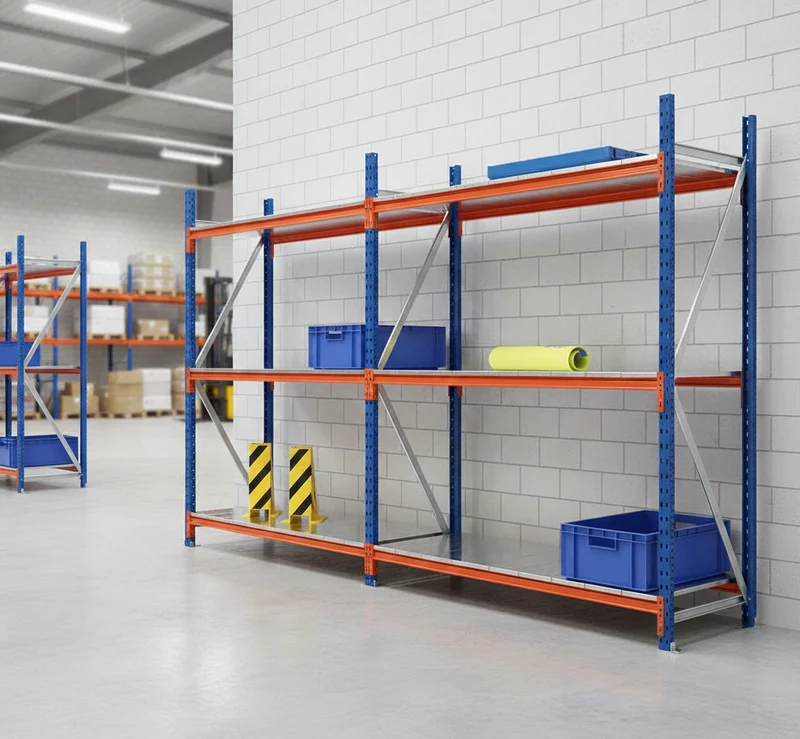

Das Weitspannregal-System positioniert sich zwischen dem Fachboden- und dem Palettenregal. Mit seiner kompakten Bauweise ist es auf die Einlagerung von besonders großen und schweren Gütern ausgelegt. Durch seine Regalabmessungen bietet dieses Weitspannregal großflächige Ablagemöglichkeiten. Es kann daher branchenübergreifend und vielseitig zum Einsatz kommen.

Produktvorteile Weitspannregal

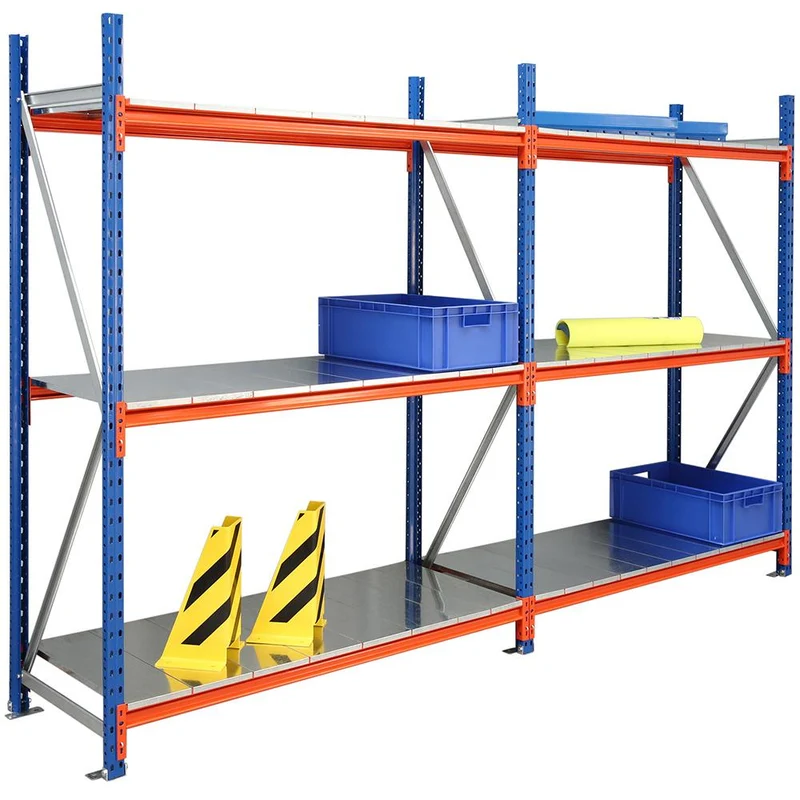

Stecksystem als kompaktes Weitspannregal
Rahmen Omega-Ständerprofil
Auflageträger zur Auflage der Fachebenen, Ausführung pulverbeschichtet RAL 3020
Fachlast bis 700 kg
Feldlast bis 3.800 kg

Rahmen

Omega-Ständerprofil aus Qualitäts-Bandstahl profiliert
Profilbreite 40 mm
Materialstärke 1,5 mm
Höhenverstellraster 50 mm
Oberfläche verzinkt
mit Klemmfuß oder Fußplatte

Rahmenaussteifung

Diagonale und horizontale Ausfachungen
aus spezialverzinkten C-Profilen
Profile werden mit Ständer verschraubt

Auflageträger

kaltgeformte Profile aus hochwertigem Bandstahl
angeschweißte Dreifinger-Einhängelasche zur sicheren kraftschlüssigen Verbindung mit den Stützrahmen
Oberfläche pulverbeschichtet, RAL 3020 Verkehrsrot
mit Sicherungsstiften gegen unbeabsichtigtes Ausheben

Systemvorteile:

kompaktes Stecksystem
großflächige Ablagemöglichkeiten
als Komplettregale oder als Einzelkomponenten lieferbar
auch als Mehrgeschoss-Anlagen einsatzbar

Planungshinweise

Breite Grundregal + 6 mm + 7 mm
Breite Anbauregal + 3 mm + 4 mm
Tiefe = Bodentiefe + 2 mm + 3 mm

Sicherheitshinweise

Alle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten je Fachboden.
Wenn die Regalhöhe mehr als das Vierfache der Regaltiefe beträgt, sind die Regale gegen Umkippen zu sichern –
z.B. durch Wandbefestigungen oder durch Bodenanker.
